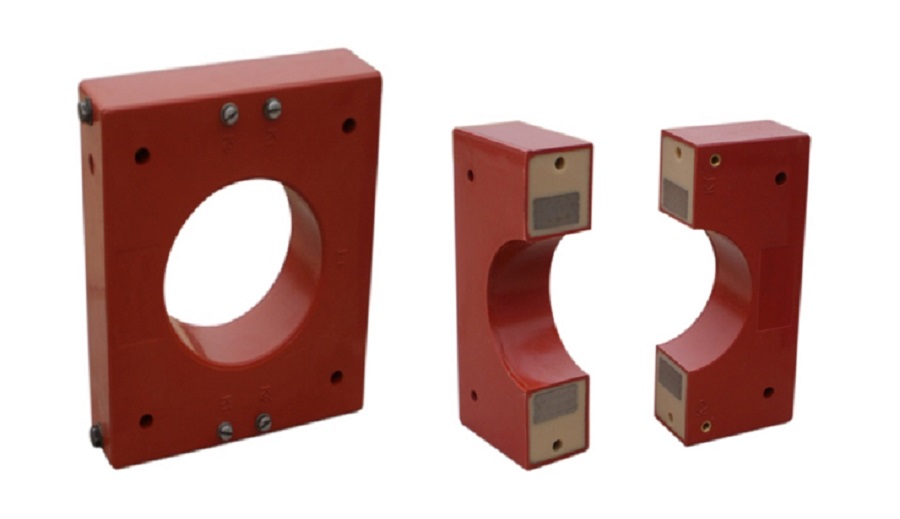

本產品適用於380V—66KV中性點不接地系統或中性點經消弧線圈接地系統(統稱小電流接地系統)發生單相接地時作為零序電流采樣器件與微機接地檢測裝置或帶接地檢測功能的微機保護裝置配合使用,選擇出接地線路,正確消除故障。
本系列零序電流互感器目前有8種規格，孔直徑分別為80，100，120，140，160，180，200，240。用戶可根據電纜外徑選擇相應規格的零序電流互感器。4.技術指標
額定電流變比50（也可根據用戶要求定做）
額定二次負荷2.5Ω
誤差
互感器帶額定二次負荷時的誤差見表二
型號 | 1A | 4A | 20A | 30A | ||||
變比誤差% | 角誤差（度） | 變比誤差% | 角誤差（度） | 變比誤差% | 角誤差（度） | 變比誤差% | 角誤差（度） | |
TLLJ | ≤2.5 | ≤3.5 | ≤2 | ≤2 | ≤1.5 | ≤1 | ≤1.5 | ≤1 |
TLLJZ | ≤3 | ≤4 | ≤2.5 | ≤2.5 | ≤2 | ≤1.5 | ≤2 | ≤1.5 |
